玻璃鋼防腐施工步驟工藝質(zhì)量要求及安全措施
作者：hengke來(lái)源：河北君正防腐保溫有限公司時(shí)間：2019-04-24 03:51訪(fǎng)問(wèn)量：
描述：玻璃鋼防腐施工時(shí)在原設備的基礎上增加一層防腐保護層，本保護層是由玻璃纖維增強塑料結合適當的防腐樹(shù)脂制成簡(jiǎn)稱(chēng)“玻璃鋼”同時(shí)使用能達到良好的防腐蝕性，本產(chǎn)品具有抗滲漏性、造價(jià)低、整體性好、耐酸堿度好等一系列優(yōu)點(diǎn)。廣泛適用于各企業(yè)中等耐酸、耐堿、耐鹽的車(chē)間、倉庫、墻面等設施中使用。
玻璃鋼防腐施工步驟工藝質(zhì)量要求及安全措施
玻璃鋼防腐施工時(shí)在原設備的基礎上增加一層防腐保護層，本保護層是由玻璃纖維增強塑料結合適當的防腐樹(shù)脂制成簡(jiǎn)稱(chēng)“玻璃鋼”同時(shí)使用能達到良好的防腐蝕性，本產(chǎn)品具有抗滲漏性、造價(jià)低、整體性好、耐酸堿度好等一系列優(yōu)點(diǎn)。廣泛適用于各企業(yè)中等耐酸、耐堿、耐鹽的車(chē)間、倉庫、墻面等設施中使用。

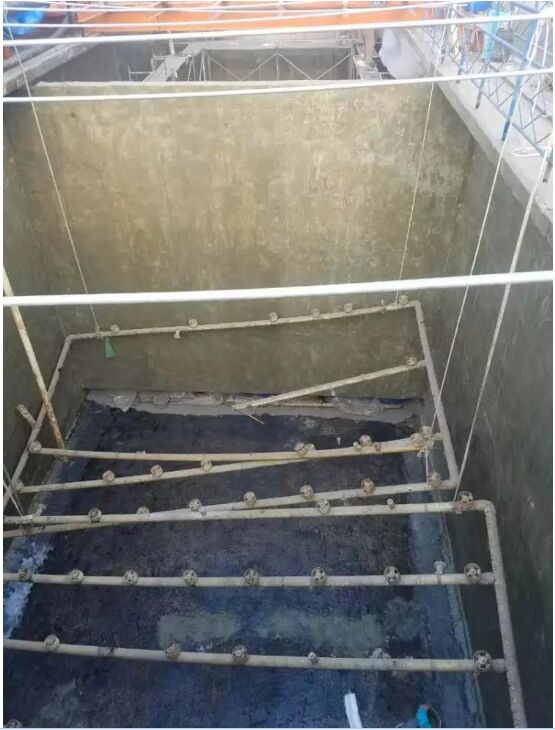

一、玻璃鋼防腐施工步驟：
1、準備工作：
�、偈┕で按_保水泥地面完全干透基礎平整，然后才能進(jìn)行底油涂刷工作。
�、跍蕚涫┕に璨Ａт撛牧霞笆┕ぴO備。
2、具體施工程序為三布五油，即底涂一遍待凝固后再刷一遍環(huán)氧，玻璃布一層，中涂一遍、玻璃布一層、中涂一遍、玻璃布一層最后再刷環(huán)氧一便封面即可。
3、成品保護：由于施工環(huán)境屬于池灌類(lèi)，不利于環(huán)氧的固化成形，所以必須需要48小時(shí)的固化時(shí)間，待完全固化后即可使用。
二、玻璃鋼防腐施工質(zhì)量要求：
1、按實(shí)際現場(chǎng)做好各個(gè)環(huán)節的施工工作，互檢和專(zhuān)檢以達到質(zhì)量要求。
2、施工期間施工人員要對自己的本職工作負責，使工作質(zhì)量不斷提高。
三、玻璃鋼防腐施工安全措施：
1、由于施工所用原材料為易燃物品，所有進(jìn)入現場(chǎng)的施工人員都不得吸煙，嚴禁煙火。
2、施工人員進(jìn)入現場(chǎng)遵守各項規章制度，聽(tīng)從領(lǐng)班安排。
3、在進(jìn)行涂刷瓷釉時(shí)現場(chǎng)必須設有通風(fēng)機進(jìn)行送新風(fēng)保持水池內空氣新鮮，或佩戴防毒面具以便于更好的施工。
四、玻璃鋼防腐施工工藝：
1、作業(yè)條件
施工環(huán)境溫度以5—25℃為宜，相對濕度不大于8%，玻璃鋼施工前嚴格檢查地面基礎是否平整，在地面不完全干透的情況下不能進(jìn)行施工由于施工環(huán)竟在地下室所以必要時(shí)設有通風(fēng)及低壓照明設施。
2、基層表面要求
混凝土表面應堅固、密實(shí)、平整，不應有起砂、起殼、裂紋等現象。水池內壁等基礎采用混凝土一次抹好，陰陽(yáng)角應做成斜角或圓角，以達到方便施工的目的。
3、工藝操作
�。�1）配制耐環(huán)氧樹(shù)脂的容器應保持清潔、干燥、無(wú)油污。
�。�2）配制膠料時(shí)，每次配制量應根據工程量及操作人數而定，隨用隨配。
�。�3）環(huán)氧樹(shù)脂由酒精和T31配制達到固化程度，程序如下：在容器中取定量的環(huán)氧樹(shù)脂，然后加入T31固化劑充分攪拌均勻，配好后在30分鐘內用完。
�。�4）涂刷玻璃布層數為三遍，第一道涂刷完畢進(jìn)行第二遍工序，依次施工到面涂完畢。在確定面涂完全固化的情況下即可使用。
4、質(zhì)量要求
（1）環(huán)氧防腐施工完畢后表面色澤均勻無(wú)漏涂氣泡等現象出現。
�。�2）耐腐蝕層表面光滑平整，增強層的凹凸部分高差不得超過(guò)壁厚的20%。
5、成品保護
（1）不允許在防腐層上進(jìn)行強度檢查，以免測試的小孔給成品帶來(lái)不利影響。但可將具有酸堿物質(zhì)滴灑在表面進(jìn)行防腐性能測試。
（2）嚴防焊接火花掉在成品表面，如有接觸時(shí)必須設襯板或鐵板做為防護。
